编者按：《产业地产100讲》是由中工招商产业研究中心主持编写的产业地产实战系列文章，内容涵盖产业地产投融资、策划、招商、运营等整个价值链条各个环节，是纯干货型、通俗易懂的实战分享。《产业地产100讲》首发于中工招商网，关注中工招商网微信公众号（zhaoshang800），可以查看全部文章。

    工业生产技术发展迅速，生产体制变革和产品更新换代频繁，厂房在向大型化和微型化两极发展；同时普遍要求在使用上具有更大的灵活性，以利发展和扩建，并便于运输机具的设置和改装。

　　下面就单层厂房、多层厂房、热加工厂房、冷加工厂房、动力站厂房分述如下。

　　单层厂房

　　厂房内一般按水平方向布置生产线。这种厂房结构简单，可以采用大跨度、大进深；便于使用重型起重运输设备,地面上可安装重型设备;可以利用天窗采光、通风。单层厂房的适应性强，既可用于生产重型产品，又可用于生产轻型产品；既可建成大跨度、大面积的，也可建小跨度、小面积的。但是占地大，相应地增加了室外道路、管线和运输线路的长度。

　　可采用单跨或多跨（联跨）平面，各跨多平行布置，也可有垂直跨。厂房多呈矩形，一些热加工车间厂房常采用п形、形。生活用房和辅助用房多沿柱边布置或利用吊车的死角处，也可集中建在厂房附近或贴建于厂房四周，但不宜过多，以免妨碍厂房采光和通风。

　　单层厂房柱距多用6米,间或采用9、12、18米等,跨度也采用以3米为基本参数,以便于构件的定型化。多跨厂房各跨的高度不同，应适当调整，以简化构件和构造处理，改善采光、通风效果。

　　单层厂房结构通常用钢筋混凝土构架体系，特殊高大或有振动的厂房可用钢结构体系。在不需要重型吊车或大型悬挂运输设备时,还可采用薄壳、网架、悬索(见悬挂结构建筑)等大型空间结构,以扩大柱网，增加灵活性。

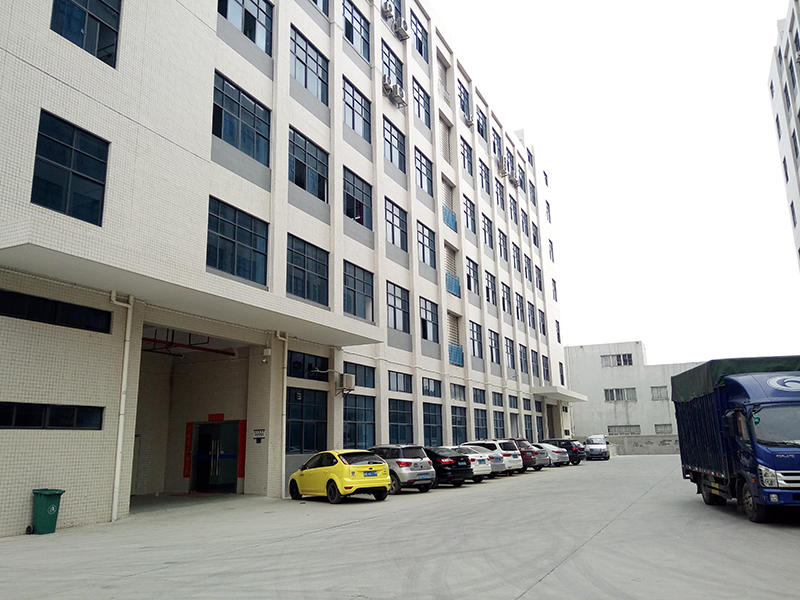

    多层厂房

　　多层厂房是在单层厂房基础上发展起来的。这类厂房有利于安排竖向生产流程，管线集中，管理方便，占地面积小。如果安排重型的和振动较大的生产车间，则结构设计比较复杂。

　　多层厂房平面有多种形式，最常见的是：内廊式不等跨布置，中间跨作通道；等跨布置，适用于大面积灵活布置的生产车间。以自然采光为主的多层厂房，宽度一般为15～24米，过宽则中间地带采光不足。交通枢纽、管道井常布置在中心部位，空调机房则可设在厂房的一侧或底层，利用技术夹层、竖井通至各层。

　　多层厂房层高一般为4～5米，有时为取得足够的自然光，可达6米,要考虑设备和悬挂运输机具的高度。多层厂房的底层，多布置对外运输频繁的原料粗加工、设备较大、用水较多的车间或原料和成品库。多层厂房的顶层便于加大跨度和开设天窗，宜布置大面积加工装配车间或精密加工车间。其他各层根据生产线作出安排。

　　多层厂房各层间主要依靠货梯连系，楼梯宜靠外墙布置。有时为简化结构，也可将交通运输枢纽设在与厂房毗邻的连接体内。在用斗式提升机、滑道、输液通道、风动管道等重力运输设备的生产车间，如面粉厂，其工段要严格按照工艺流程布置。生活辅助用房常布置在各层端部，以接近所服务的工段，也可将生活辅助用房贴建在主厂房外，利用楼梯错层连接。

　　多层厂房多采用钢筋混凝土框架结构体系，或预制、或现浇，或二者相结合；也广泛采用无梁楼盖体系，如升板等类型。楼面荷载应考虑工艺变更时的适应性，也要考虑为设备安装和大修留起吊孔。

    热加工厂房

　　这种厂房内在生产过程中散发大量余热或烟尘，厂房设计应着重解决散热排烟问题，一般以采用自然通风散热为主，机械排热为辅。设计中还要综合考虑车间内外对环境的污染和影响。

　　热加工厂房多为窄长的单跨厂房,以利自然通风,面积大的也可用联跨。厂房内的热源布置要考虑对相邻工段的影响,如果常年风压不大,热源最好正对排风口（如天窗等），以减少室内的紊乱气流。

　　在剖面设计中，单跨厂房须增大低侧窗的面积（或用大面积开敞的大门）和增大高侧窗的面积，利用其高差以利通风换气。天窗要有足够高度，以利排气。在温暖地区，可采用开敞式或半开敞式建筑。为防暴风雨侵袭，可设挡雨板，并兼作遮阳用。

　　热加工厂房如用作冶炼、轧钢、铸造、锻压等车间，一般设有地沟、地坑和较大的设备基础，地下烟道也较多，宜设在地下水位较低的地段，并作防水处理。此外，对铸造、锻压车间产生的振动、噪声，也都应作处理。

    冷加工厂房

　　冷加工是与热加工相对而言的，冷加工厂房是生产过程中不散发大量余热的厂房。按生产和建筑特点可分为重型和轻型两类：①重型冷加工厂房。它的加工件的体积、重量都比较大。厂房设计应着重解决铁路运输和重型吊车与厂房的关系，以及轻、重部件加工工段的组合等问题。这类厂房平面常将机械加工和装配工段跨间相互垂直布置。重型部件加工跨间紧靠露天仓库，其余跨间按部件轻重依次排列。也可采用全部平行跨间的组合，由厂房一端引入铁路专用支线，另一端布置生活间。重型冷加工厂房体量大，应合理选择结构形式，处理好厂房体形和立面尺度问题，一般可将辅助用房、办公室、生活间等合并建筑，以节约用地。②轻型冷加工厂房。这种厂房中的加工件都较轻，但数量大，品种多；对生产连续性要求较高，工艺更新周期短，因而在运输路线和设备布置方面要有更大的灵活性。为加大灵活性，宜采用标准设计的大柱网灵活车间，以利于布置不同方向的流水线。结构上要考虑悬挂运输工具路线改变的可能性。厂房内可采用轻型活动隔墙，以适应生产工艺变更的需要。此外，由于加工精度高，人员密集度高，自然采光和通风的要求比重型加工厂房高。

    动力站

　　大、中型工厂一般都设有各种动力站。动力站建筑可分为两类：一类是供电、供热、供煤气的站房，如自备电站、锅炉房、煤气站等；另一类是供氢气、氧气、乙炔、压缩空气的站房。

　　①锅炉房和煤气站。在以煤为主要能源的工厂内，常将二者靠近安排，以便共同使用水处理系统、输煤系统、除灰系统，设在厂区内靠近运输干线的地方。较大型锅炉房和煤气站的主要建筑多为三层，以便实现运煤、储煤、除灰的机械化。锅炉房分为加煤层、运转层和出灰层；煤气站分为运煤走廊、煤斗和操作间、发生炉和除渣间。此外，锅炉房还设有烟囱和除尘设施；煤气站的室外设有静电除焦油、循环用水等设备和洗涤塔、冷却塔。高压锅炉房和煤气站还应采取防雷、防爆设施。

　　②氢气站、氧气站、乙炔发生站、压缩空气站。在总平面布置上这些动力站应靠近其用量较大的车间，以便于瓶罐运输或缩短管线。氢气站、氧气站和乙炔发生站都有较大的火灾和爆炸危险性，因此氧气站应设在乙炔发生站和向大气中排放可燃气体的车间的上风位，乙炔发生站应设在压缩空气站的下风位。这类站房相互间要有一定的安全距离。它们所用原料主要是建筑周围的空气，所以应保持所处地段空气的洁净。

　　氧气站有制氧和灌瓶两部分，产量大的分设成两个车间。充瓶台前设高 2米的防护墙，以防气瓶爆炸伤人。

　　乙炔发生站一般为独立建筑，产量小的可与用气车间合并，但须以实墙分隔，以利防火。

　　压缩空气站有较大的振动和噪声，要远离有防微振要求的车间。规模小的（产量一般每小时小于1000立方米），可贴建于厂房一侧。

　　这些动力站房一般采用单层，柱距尺寸多为6米,跨度为12、15、18米不等。大中型站房设备较多时，可设置检修用的小型单轨吊车。
